卸灰閥工作原理
L
Φ150
Φ240
Φ200
8—Φ9
240
490
Φ200
Φ300
Φ260
8—Φ11
300
550
Φ220
Φ320
Φ280
8—Φ11
320
580
Φ250
Φ350
Φ310
8—Φ13
340
600
Φ280
Φ380
Φ340
8—Φ17
380
650
Φ300
Φ400
Φ360
8—Φ17
400
670
Φ350
Φ450
Φ410
8—Φ17
440
670
Φ400
Φ500
Φ460
8—Φ17
500
770
Φ450
Φ550
Φ510
8—Φ17
540
870
Φ500
Φ600
Φ560
8—Φ20
600
890
150×150
240×240
200×200
8—Φ18
240
490
150×200
240×300
200×260
8—Φ18
240
550
200×200
300×300
260×260
8—Φ18
300
550
200×300
300×400
260×360
10—Φ18
300
670
300×300
400×400
350×350
12—Φ14
400
670
400×400
500×500
460×460
16—Φ22
500
770
500×500
600×600
560×560
20—Φ22
600
890
一、 用途 ：葉輪給料機(又稱星形卸灰閥)是機械化，自動控制系統中、均勻連續配料、輸送卸料設備。廣泛應用在冶金、水泥、化工、電力及糧食加工等行業，是控制輸送煤粉、水泥生熟料、谷物類的理想設備。
二、 結構特點 ： 本機主要由電機、減速器，主軸、殼體、葉輪、軸承等部件組成。它具有體積小，重量輕，卸料能力大，維修操作方便等特點。
三、 主要性能與參數

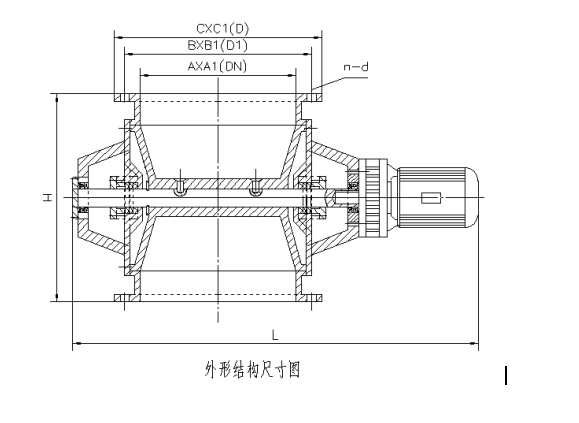

1、 葉輪給料機外形結構見圖1
2、 主要技術性能見表1
3、 主要外形安裝尺寸見表2
四、 安裝使用及維護
1、 本機減速器部份，出廠時均無帶潤滑油，使用時請加注 ：夏天用HL—30#,冬天用HL—20#潤滑油。第一次使用運轉10—15天時須更換新油，正常運轉2—3個月更換一次，其它部位應定期加注更換新油。
2、 使用時應先啟動給料機，然后打開閘閥進行給料，停機時先關閉閘閥待機內物料卸完后，再停機。
3、 運行時如發現電機發熱過高，給料量不均勻或機械系統有異?，F(xiàn)象，應必須立即停機檢查。
主要技術性能 表1
規格 | 150 | 200 | 250 | 300 | 350 | 400 | 450 | 500 | |||||||||
150×150 | 200 ×200 | 200 ×300 | 300× 300 | 300× 400 | 400× 400 | 450× 450 | 500× 500 | ||||||||||
剛性 | 給料能力m3/h | 4—6 | 8 | 15 | 26 | 40 | 62 | 85 | 110 | ||||||||
葉輪轉轉速 | 25r/mim | 35r/min | |||||||||||||||
彈性 | 給料能力m3/n |
2.1 |
3.6 |
9 |
15 |
23 |
30 |
48 |
66 | ||||||||
葉輪轉速 | 20r/min | ||||||||||||||||
電機功率 | 0.55KW | 0.75KW | 1.5KW | 2.2kw | |||||||||||||
電源 電壓 | 380V 50HZ | ||||||||||||||||
適用介質 | 各種松散、非粘性的干燥物料 | ||||||||||||||||
適用 溫度 | 10 ~1200C 、 10 ~ 1800C 、10~ 2800C | ||||||||||||||||
葉輪給料機主要外形連接尺寸 表2
A×A1 | C ×C1 | B ×B1 | n— d | H |
